给排水系统施工说明：

(1) 各消防系统组件和设备应符合国家现行相关标准和消防产品市场准入制度的要求。

(2) 尺寸单位 :管道长度和标高均以米计, 其余均以毫米计.

(3) 管道标高 :压力流管道均为管中心;重力流排水管道均为管内底.

(4) 管道穿过墙壁或楼板, 应设置金属套管, 并按 GB50242‐2002 第 3.3.13 条施工, 孔洞周边应采取密封隔音措施. 管道井, 水泵房应采取有效的隔音措施,水泵设置减振措施.

(5) 安装在固定吊顶内的给排水管道 ,应在设有阀门 ,水流指示器 ,喷头 ,清扫口等的附近,配合土建在适当部位设置检修操作使用的活动人孔 .

(6) 钢管,给水塑料管,复合管以及铜管的支吊架最大间距按照<<建筑给水排水及采暖工程施工质量验收规范>>(GB50242‐2002)中表 3.3.8, 3.3.9, 3.3.10 施工, 支吊架制作按照国标 03S402 施工.

(7) 给水管道穿过结构伸缩缝, 抗震缝及沉降缝敷设时, 应采取柔性连接，排水管道严禁穿越。

(8) 管道穿越防火墙防爆墙等时必须预留孔洞或套管，管道安装完毕后孔洞或套管两端用不燃   材料封堵。

(9) 阀门在安装前做强度和严密性试验, 强度试验为公称压力的 1.5 倍, 严密性试验为公称压力的 1.1 倍.

(10) 给水管道上, 公称管径小于或等于 50mm 者采用截止阀或球阀, 管径大于 50mm 者采用闸阀,水泵配管和消火栓上的阀门, 应采用明杆闸阀或带锁定装置和明显启闭装置的蝶阀 ,自动喷水系统上的阀门应采用信号蝶阀.

(11) 管道防腐：所有埋地钢管(包括镀锌钢管)外壁应进行加强级防腐（四油三布）.除锈后 ,先刷沥青底漆一道 ,再刷一道 1.5mm 沥青漆,包裹一层玻璃布,刷沥青漆及包裹玻璃布交替共

(12) 3 遍后，再刷一道 1.5mm 沥青漆，外包聚乙烯膜一层，防腐层总厚度不小于 5.5mm。

(13) 明装碳钢管除外壁锈后 ,应先刷红丹防锈漆二道 ,再刷调和漆二道.

(14) 设备防腐：钢筋混凝土水池和水箱内壁应符合饮用水卫生标准的防腐涂料 .如 :防化鞍马柔韧膜等室内支吊架防腐：现场制作的支吊架除锈后,应先刷红丹防锈漆二道,再刷调和漆一道。

(15) 各种管道距墙面距离参考下表 （不保温管道）:

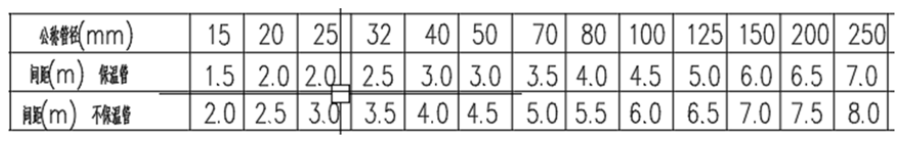

(16) 水平钢管支吊架间距参考下表 :

消火栓系统:

(1) 本厂区与位于厂区东侧的康方药业厂区共用一个消防水池及消防泵房。从康方药业厂区的   地下室分别引两根 DN150 的室内消火栓给水管、两根 DN200 的室外消火栓管及两根DN200 的喷淋给水管至本厂区，供本厂区使用。

(2) 本单体消火栓系统：室内消防流量 30L/S,室外消防流量 30L/S,火灾持续时间 3 小时。

(3) 室内消防管材:采用热浸锌镀锌钢管，小于等于 DN50 采用螺纹连接，大于 DN50 采用沟槽连接。

(4) 室内消火栓：采用带灭火器组合式消火栓箱，每个消火栓内设置 DN65 消火栓，25m 衬胶水龙带、%%C19 水枪、消防按钮、2 具 MF/ABC4 干粉灭火器。具体见 15S202‐18，出口压力大于 0.5Mpa 采用减压稳压消火栓。

(5) 屋顶消防水箱：有效容积 18 立方, 位于厂区的最高单体屋顶，并设置液位计，信号传至消防控制中心。并设消防增压稳压设备，供全厂消火栓及喷淋系统初期火灾。

(6) 消防水池情况：本单体所需室内外消火栓用水量为 648 立方。由位于康方药业厂区地下室负一层的消防水池供给,水池有效容积为 1512 立方米，水池分为 2 座，每格有效容积分别为 546 和 966 立方，满足本单体室内外消防用水量。

(7) 本厂区室外消火栓给水系统为临高压给水系统，用水、水压由康方药业厂区地下室消防水   池及消防泵统一供给。 室外消防管网为环状管网，主管管径 DN200。室外消火栓相互间距不大于 120 m，保护半径为 150m。

(8) 室外消火栓沿道路两侧布置，距离建筑物外墙不小于 5m，距道路边不超过 2m，距离消防水泵接合器 15~40m。室外消火栓采用地上式消火栓，每个消火栓流量为 15L/s，带有 1 个 DN100 和 2 个 DN65 的栓口。

(9) 本厂区室内消防系统采用临时高压消防系统，用水、水压由康方药业厂区地下室消防水池及消防泵统一供给。

(10) 系统控制原理：消防水泵由消防水泵出水干管上设置的压力开关，高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号直接启动消防水泵。水流指示器连锁火灾报警系统指示火灾区域，

(11) 信号阀电信号显示开关状态，水力警铃发出警报铃声。消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定，消防水泵应能手动启停和自动启动,并设置就地强制启停泵按钮。

(12) 室内消火栓按钮不直接启动消防水泵，但作为发出报警信号的开关。

室内喷淋系统：

(1) 本单体为高层丙类厂房，设置自动喷水灭火系统。

(2) 本单体为高层丙类厂房，本单体除不能用水灭火保护的区域外，其余区域均设置自动喷水灭火系统。中庭区域设计喷水强度 15L/(min*m )，作用面积 160m；

(3) 其他设计场所危险等级为中危险 II 级，设计喷水强度 8L/(min*m )，作用面积 160m。

(4) 喷淋管材：采用内外壁热浸锌镀锌钢管，小于等于 DN100 采用螺纹连接，大于 DN100 采用沟槽连接。

(5) 屋顶消防水箱：有效容积 18 立方, 位于最高单体的屋顶，并设置液位计，信号传至消防控制中心。喷淋增压稳压设备，供全厂喷淋系统初期火灾。（不在本单体设置。）

(6) 自喷系统控制原理： 湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

灭火器配置：

(1) 本单体配电室、弱电间、电梯机房为 E 类中危险级，配置通用灭火器 MF/ABC4；其余区域为 A 类中危险级，配置通用灭火器 MF/ABC4。

(2) 手提式灭火器需符合 CCC 认证。

室内给水系统：

(1) 本单体一至二层生活给水由市政供水直接供给，接口处压力 0.15~0.20MPa；一至七层预留生产给水、三至七层生活给水由给水泵加压供给。

(2) 给水系统：小于 DN50 给水支管采用 PPR 管,热熔连接，立管及大于等于 DN50 的给水支管均应采用钢塑复合管,螺纹或法兰连接。

(3) 卫生器具：采用的用水器具 ,必须符合城镇建设行业标准<<节水型生活用水器具>>CJ164‐

(4) 2014 要求.卫生器具安装高度和接管方式按国家标准 09S304 施工。

(5) 给水管道必须采用与管材相应的配套管件 ,管材和管件应符合现行产品标准的要求并必须达到输送饮用水卫生标准。

(6) 给水横管应有 0.002~0.005 的坡度坡向泄水装置 .

(7) 金属管道立管管卡安装 :层高小于 5m ,每层设一个 ;层高大于 5m ,每层设二个。

(8) 屋面上的水平管段 ,在阀门 ,三通 ,弯管及直线管段的适当间距的下部应设支墩 ,可用钢支架或用 C10#混凝土捣制 .(其间距参见 GB50242‐2002 中表 3.3.13 ,3.3.9 ,3.3.10)

室内排水系统：

(1) 生活污水排水管材：玻纤增强聚丙烯（FRHT‐FRPP）静音排水管粘接机制铸铁管，卡箍式  接口或法兰承插式接口连接

(2) 普通废水排水管材：玻纤增强聚丙烯（FRHT‐FRPP）静音排水管 粘接 机制铸铁管，卡箍式接口或法兰承插式接口连接

(3) 生产污水排水管材：衬塑钢管 法兰连接、螺纹连接机制铸铁管，卡箍式接口或法兰承插式接口连接无缝钢管 焊接连接、法兰连接或螺纹连接

(4) 蒸汽凝结水排水管材：UPVC 螺旋消音管 粘结机制铸铁管，卡箍式接口或法兰承插式接口连接无缝钢管 焊接连接、法兰连接或螺纹连接

(5) 排水管道横管与横管,横管与立管的连接应采用 45%%D 或 90%%D 斜三(四)通 ,不得采用正三(四)通。

(6) 排水立管不得不偏置时 ,宜采用乙字管或两个 45%%D 弯头连接 ,并在其上部设检查口。

(7) 排水立管与排出管的连接 ,宜采用两个 45%%D 弯头连接。

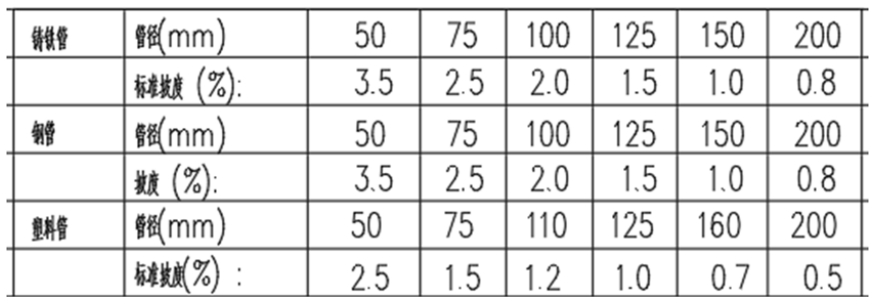

(8) 排水管道坡度按下表采用：

(9) 塑料排水管:应在穿越楼层等部位设置阻火装置;明装排水塑料管必须按设计要求及位置装  设伸缩节。如设计无要求时 ,伸缩节间距不得大于 4m。

(10) 排水立管的检查口应安装在地(楼)面以上 1.0m 处。检查口的方向应方便检修。暗装立管应在检查口处设检修门。

(11) 清扫口安装在上一层的地面上 .其顶盖于凿平后地齐平 .安装在饰面花岗岩 ,抛光地砖的厅堂等场所的清扫口。应采用铜质堵头, 堵头与地面齐平。

(12) 排水地漏的顶面应低于地面 5~10mm ,地面应有不小于 0.01 的坡度坡向地漏 ,安装在高级装饰地面上的地漏 ,宜采用不锈钢材质的箅子。

(13) 所有卫生器具及地漏自带或配套的存水弯 ,其水封深度不得小于 50mm，严禁采用钟罩

(14) （扣碗）式地漏。

(15) 敷设在楼板下的排水横支管长度大于 12 米应设置检查口或带法兰盘三通，设置间距不大于 8 米。

(16) 严禁采用活动机械密封替代水封。

室内雨水系统

(1) 1) 除特殊标注的外，雨水采用内落水。

(2) 2) 采用广州市暴雨强度公式：q=3618.427(1+0.438lgP)(t+11.259)^0.750

(3) 屋面汇水面积约为 935m，P=10, t=5min 时，暴雨强度 q=642.626L/S∙Ha；P=50，t=5min

(4) 时，暴雨强度 q=779.441L/S∙Ha。

(5) 内落水雨水排水：玻纤增强聚丙烯（FRHT‐FRPP）静音排水管 粘接 机制铸铁管，明装部分采用 W 型卡箍式连接，埋地部分采用直接 A 型法兰承插连接。

(6) 雨水斗型号：采用 87 型雨水斗

管道试验要求：

(7) 所有压力管道安装完毕后均应进行水压试验，试验压力如下：管道名称生活给水管消火栓给水管喷淋给水管试验压力 0.9MPa1.4MPa1.4MPa

(8) 室内排水管道：隐蔽或埋地的排水管道在隐蔽前均须做灌水试验, 排水主立管及水平干管管道安装完后均须做通球试验.

(9) 水压严密性试验：在管道强度试验和管网冲洗合格后进行。试验压力为设计工作压力，稳压 24h，无渗漏为合格。

其它

(10) 不得使用国家或地方明令禁止使用或淘汰的管材和设备

(11) 除满足国家规范外尚应遵守当地主管部门对设计施工及材料的法律法规文件。

(12) 凡明装在走廊、大厅等非洁净区处的立管均需经过建筑二次装修，由石膏板或轻质隔墙包。净化区消火栓夹道均采用彩钢板。凡未尽事宜均按国家现行施工验收及相关规范办理.

管道刷色要求：

消防管道 :红色喷淋管道 :黄色色环塑料管道：本色中水管道：浅绿色明装铸铁排水管：银粉面漆排水钢管：黑色

管道冲洗和消毒：

给水管道在系统运行前需用水冲洗和消毒,要求以不小于 1.5m/s 的流速进行冲洗,并符合《建筑给水排水及采暖工程施工质量验收规范》GB50242‐2002 第 4.2.3 条的规定。

a. 雨水管和排水管冲洗以管道通畅为合格。

b. 消防给水管道冲洗：

(1) 室内消火栓给水系统及自动喷水系统在与室外给水管连接前，必须将室外给水管冲洗干净，其冲洗强度应达到消防时最大设计流量。

(2) 室内消火栓系统在交付使用前，必须冲洗干净，其冲洗强度应达到消防时的最大设计流量。

(3) 自动喷水系统按《自动喷水灭火系统施工及验收规范》GB50261‐2017 的要求进行冲洗。

(4) 贮水容器（如水箱、水池等）应进行清洁刷洗。

(5) 生活给水管道、生活热水管道，在管道冲洗工作完成后，再以浓度为 20～30mg/L 游离氯的水灌满整个管道，并在管内停留 24h 进行消毒，消毒结束后再用生活饮用水冲洗，并经卫生监督部门取样检验，达到现行国家现行标准《生活饮用水卫生标准》GB5749‐2006后，方可投入使用。水箱、水池的消毒方法和要求与本条第一款相同。
